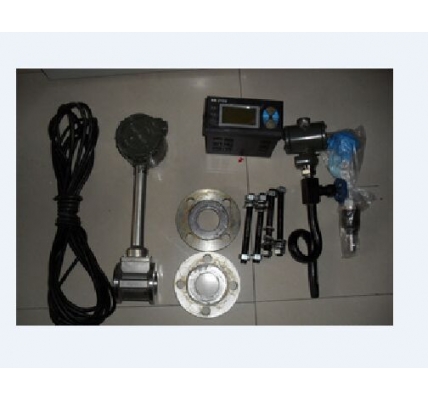

XA-LUGB涡街流量计
一、慨述
XA-LUGB型旋涡流量计又称涡街流量计是利用流体振动原理而开发的一种新型流量计，广泛应用在石油、化工、冶金、造纸等行业流体的计量，该流量计无可动部件，可靠性强、精度高、寿命长，可在很宽的流量范围内精确测量介质的瞬时流量和累计流量，其不受介质温度、压力、粘度及组分的影响，同时不堵、不卡、不易结垢、耐高温、高压、适用于恶劣环境。流量计分一体化显示和远传显示，并可输出脉冲信号、电流信号或485、Hart协议等与微机联网。
二、原理
当流体以一定流速流经设置在流场中的旋涡发生体时，在柱体的下游产生一对交替出现的而且排列整齐的涡列（涡街）,先在柱体的一侧产生，继而在柱体的另一侧产生。这一产生旋涡的理论首先由卡门（Karman）提名，命名为卡门涡列，并给出了频率与流速的关系式，其中系数被命名为斯特哈尔数。
三、产品主要特点
l 无机械可动部件，不易腐蚀、稳定可靠、寿命长，长期运行无须特殊维护。
l 采用16位电脑芯片，集成度高、体积小、性能好，整机功能强。
l 根据不同用户的要求，有高、中、低多种转换器（电子表头）配置。
l 多种结构，有分体式、一体法兰、夹装式等。一体法兰式可集流量探头，微处理器，压力、温度传感器于一体。采用内置式组合，使结构更加紧凑，可直接测量流体的流量，压力和温度。对于气体计量，可自动实时跟踪补偿和压缩因子修正。
l 根据用户要求，可采用双检测技术有效地提高检测信号强度，并抑制由管线振动引起的干扰。
l 可选择具有国内先进的智能抗震技术的转换器（电子表头），有效地抑制了震动和压力波动造成的干扰。
l 可选择点阵显示屏，具有中、英文菜单，显示位数多。读数直观方便，可直接显示多种参数。
l 转换器（电子表头）可输出频率、脉冲、当量、四线4-20mA、三线4-20mA及二线4-20mA、模拟信号、RS485接口、Hart协议输出等。
l 采用EEPROM技术，参数设置方便，可永久保存。
l 并可保存最长达一年的历史数据。
l 整机低功耗，锂电池供电，或外接电源12V、24V均可。
四、主要技术参数与功能
4.1液体涡街流量计规格，基本参数
公称通径 （mm） | 流量范围 （m3/h） | 工作压力 （MPa） | 精度等级 | 重复性 | 安装形式 |
15 | 0.4～3.5 | 1.0 1.6 2.5 4.0 6.3 10.0 16.0 25.0 42.0 | 1.0 1.5 | 0.33 0.5 | 分体式 夹装式 法兰式 |
20 | 1.2～9 | ||||
32 | 1.6～15 | ||||
40 | 2.5～20 | ||||
50 | 3.5～35 | ||||
65 | 6～60 | ||||
80 | 9～90 | ||||
100 | 14～140 | ||||
125 | 22～220 | 0.6 1.0 1.6 2.5 4.0 6.3 10.0 | |||
150 | 32～320 | ||||
200 | 56～560 | ||||
250 | 100～800 | ||||
300 | 150～1200 |
4.2.1气体涡街流量计的规格、基本参数
公称通径 （mm） | 工况流量范围 （m3/h） | 工作压力 （MPa） | 精度等级 | 重复性 | 安装形式 |
15 | 3.5～25 | 1.0 1.6 2.5 4.0 6.3 10.0 16.0 25.0 42.0 | 1.0 1.5 | 0.33 0.5 | 分体式 夹装式 法兰式 |
20 | 13～70 | ||||
32 | 15～150 | ||||
40 | 25～210 | ||||
50 | 35～320 | ||||
65 | 48～480 | ||||
80 | 90～750 | ||||
100 | 150～1200 | 0.6 1.0 1.6 2.5 4.0 6.3 10.0 | |||
125 | 180～1700 | ||||
150 | 320～2500 | ||||
200 | 550～4500 | ||||
250 | 1100～7000 | ||||
300 | 1500～10000 |
4.2.2用涡街测量饱和蒸汽
对于饱和蒸汽涡街流量计流量范围的计算，需要首行将密度换算出来，再根据气体涡街的工况流量范围的体积换算成质量，具体范围如下：
饱和蒸汽质量流量范围（单位kg/h）
绝压p/MPa 温度T/℃ 密度ρ(㎏/m3) | 0.4 143.62 2.163 | 0.5 151.84 2.669 | 0.6 158.94 3.170 | 0.7 164.96 3.667 | 0.8 170.41 4.162 | 0.9 175.36 4.655 | 1.0 179.8 5.147 | 1.2 187.96 6.127 | 1.4 195.04 7.106 | 1.6 201.37 8.085 | 1.8 207.11 9.065 | 2.0 212.37 10.05 |
DN20 Qmin Qmax 可扩展最大上限 | 15 150 171 | 16 160 211 | 18 180 250 | 19 190 290 | 20 200 329 | 21 210 368 | 22 220 407 | 24 240 484 | 26 260 562 | 28 280 639 | 30 300 717 | 31 310 794 |
DN25 Qmin Qmax 可扩展最大上限 | 19 190 267 | 22 220 330 | 23 230 391 | 25 250 453 | 27 270 541 | 28 280 575 | 30 300 636 | 33 330 757 | 35 350 878 | 37 370 999 | 40 400 1120 | 42 420 1242 |
DN40 Qmin Qmax 可扩展最大上限 | 44 440 684 | 48 480 844 | 53 530 1003 | 57 570 1160 | 60 600 1317 | 64 640 1473 | 67 670 1629 | 73 730 1939 | 79 790 2249 | 84 840 2559 | 89 890 2869 | 94 940 3180 |
DN50 Qmin Qmax 可扩展最大上限 | 73 730 1090 | 81 810 1320 | 88 880 1568 | 95 950 1813 | 101 1010 2058 | 107 1070 2302 | 112 1120 2545 | 122 1220 3030 | 132 1320 3514 | 140 1400 3998 | 149 1490 4483 | 157 1570 4970 |
DN80 Qmin Qmax 可扩展最大上限 | 170 1700 2738 | 188 1880 3379 | 205 2050 4013 | 221 2210 4642 | 235 2350 5269 | 249 2490 5893 | 261 2610 6515 | 285 2850 7757 | 307 3070 8996 | 328 3280 10235 | 347 3470 11476 | 365 3650 12723 |
DN100 Qmin Qmax 可扩展最大上限 | 242 2420 4278 | 269 2690 5279 | 293 2930 6270 | 315 3150 7254 | 336 3360 8233 | 355 3550 9208 | 374 3740 10181 | 408 4080 12120 | 439 4390 14057 | 468 4680 15993 | 496 4960 17932 | 522 5220 19880 |
DN125 Qmin Qmax 可扩展最大上限 | 363 3630 6685 | 404 4040 8249 | 440 4400 9798 | 473 4730 11334 | 504 5040 12864 | 553 5530 14388 | 560 5600 15908 | 611 6110 18938 | 658 6580 21964 | 702 7020 24990 | 743 7430 28018 | 783 7830 31063 |
DN150 Qmin Qmax 可扩展最大上限 | 484 4840 9627 | 538 5380 11879 | 586 5860 14019 | 631 6310 16321 | 672 6720 15824 | 711 7110 20719 | 747 7470 22909 | 815 8150 27270 | 878 8780 31628 | 936 9360 35985 | 992 9920 40347 | 1044 10440 44732 |
DN200 Qmin Qmax 可扩展最大上限 | 969 9690 17115 | 1076 10760 21119 | 1173 11730 25083 | 1261 12610 29016 | 1344 13440 32993 | 1421 14210 36834 | 1494 14940 40727 | 1630 16300 48481 | 1756 17560 56228 | 1873 18730 63794 | 1983 19830 71729 | 2088 20880 79523 |
DN250 Qmin Qmax 可扩展最大上限 | 1453 14530 26742 | 1641 16410 32998 | 1759 17590 39193 | 1892 18920 43337 | 2016 20160 51457 | 2132 21320 37553 | 2241 22410 63636 | 2445 24450 75752 | 2634 26340 87856 | 2809 28090 99960 | 2974 29740 112077 | 3132 31320 124225 |
DN300 Qmin Qmax 可扩展最大上限 | 2422 24220 38509 | 2690 26900 47518 | 2932 29320 56438 | 3153 31530 65286 | 3359 33590 74099 | 3553 35530 82876 | 3736 37360 91636 | 4076 40760 109083 | 4389 43890 126513 | 4682 46820 143943 | 4958 49580 161391 | 5220 52200 178928 |
DN350 Qmin Qmax 可扩展最大上限 | 3632 36320 52415 | 4035 40350 64677 | 4397 43970 76818 | 4730 47300 88862 | 5038 50380 100857 | 5329 53290 112804 | 5603 56030 124726 | 6114 61140 148457 | 6538 65380 172199 | 7023 70230 195923 | 7436 74360 219671 | 7830 78300 243541 |
DN400 Qmin Qmax 可扩展最大上限 | 4359 43590 68461 | 4842 48420 84477 | 5277 52770 100334 | 5676 56760 116064 | 6047 60470 131732 | 6395 63950 147336 | 6724 67240 162908 | 7336 73360 193926 | 7901 79010 224910 | 8427 84270 255899 | 8923 89230 286918 | 9396 93960 318094 |
DN500 Qmin Qmax 可扩展最大上限 | 6054 60540 106971 | 6725 67250 131995 | 7329 73290 156772 | 7883 78830 181351 | 8398 83980 205831 | 8881 88810 230213 | 9339 93390 254544 | 10189 101890 303010 | 10973 109730 351472 | 11705 117050 399843 | 12394 123940 448309 | 13050 130500 497022 |
DN600 Qmin Qmax 可扩展最大上限 | 7749 77490 154038 | 8608 86080 190073 | 9381 93810 225752 | 10089 100890 261146 | 10749 107490 296397 | 11368 113680 331506 | 11954 119540 366544 | 13042 130420 436335 | 14046 140460 506055 | 14982 149820 575774 | 15864 158640 645565 | 16704 167040 715712 |
4.2.3用涡街测量过热蒸汽
对于过热蒸汽涡街流量计流量范围的选择，需要首先换算密度ρ，再根据密度换算出相应的质量或体积量。
公式：过热蒸汽的密度ρ（kg/m3）=
P—过热蒸汽的绝对压力MPa
t—过热蒸汽的温度：℃
例如：过热蒸汽为绝压1.2MPa，温度为350℃，流量为18t/h，其密度如下：
ρ=
=4.2587kg/m3
体积量（m3/Q）=质量（kg）/密度（kg/m3）
流量=18000kg/4.2587kg/m3=4226.6m3/h（工况）
4.3标准状态条件
P=101.325kpa T=293.15k
4.4使用条件
环境湿度：-30℃+65℃
相对温度：5%～95%
大气压：86kpa～106kpa
4.5电气性能指标
4.5.1工作电源
A:外电源：24VDC±15%,微波＜5%
B:内电源：3.6V锂电池1组，低于3.0V时，出现欠压指示，低于2.7V时，停止工作。
4.5.2整机功耗
A:外电源:＜2W
B:内电源：1mW，连续使用两年以上
4.5.3输出
A:脉冲或当量（可设定）
B:二线制4-20mA、三线制4-20mA、四线制4-20mA
C:RS485
D:Hart协议输出
E:其它特殊输出，如频率输出
4.5.4控制信号输出
A:上、下限报警信号输出
B：关闭报警输出
C:电池欠压报警输出
4.6防爆标志：ExdⅡBT4
4.7防护等级：IP65
4.8压力损失
在已知流体流速时，一般可用下面公式计算
△P=1.1×10-3ρV2
式中△P—压力损失kpa
ρ—被测介质密度kg/m3
v—被测介质流速m/s
5.连接方式及尺寸
连接方式最常采用一体式法兰连接和法兰夹装式两种方式
一体法兰式涡街流量计连接尺寸
口径 | L(长) mm | H(高) mm | G(重量) kg | |
15 20 | 240 | 400 | 3 | |
| 240 | 400 | 3 | |
32 | 280 | 450 | 3.5 | |
40 | 280 | 450 | 3.5 | |
50 | 300 | 500 | 4 | |
| 300 | 500 | 4.5 | |
80 | 400 | 550 | 5 | |
100 | 400 | 550 | 5.5 | |
125 | 400 | 600 | 6 | |
150 | 450 | 650 | 6.5 | |
200 | 450 | 650 | 10 | |
250 | 500 | 700 | 15 | |
300 | 500 | 700 | 20 |
*可根据用户要求制作特殊尺寸。
6.流量计安装
6.1与被测管道的连接常见有以下几种连接方式
a) 一体式法兰连接。
b) 法兰夹装连接。
c) 螺纹连接。
d) 卡箍连接，主要用于卫生级管线上。
e) 焊接连接，适于工作压力高管径较小的现场。
6.2常见安装方式
a)水平管道，转换器在上方。 b)水平管道，转换器在下方。
c)水平管道，转换器在侧面。 d）垂直管道，转换器在侧面
1) 普通液体、气体，含少量液体的气体、低温气体和液体。含微量固体颗粒的液体和气体等可采用(a)(c)(d)方式安装
2) 高温液体、高温气体。蒸汽可采用(b)(c)(d)方式安装。
3) 湿饱和蒸汽可采用(a)(c)(d)方式安装。
4) 液—气（含微量气体），液—固（含微量固体）和液—液两相流中。首先采用(d)方式安装。两相流测量是非常复杂的问题，用涡街流量计测量两相流，还缺乏理论与实际经验，选表时应慎之又慎。
6.3直管段的要求
我国行业标准对涡街流量计直管段的规定
上游管道形式 | 上游直管段长度 | 下游直管段长度 |
正常同径管道，全开阀门 | ≥10DN | ≥5DN |
同心收缩管、全开阀门 | ≥15DN | |
同心扩张管、全开阀门 | ≥18DN | |
一个90°弯头 | ≥20DN | |
同一平面二个90°弯头 | ≥25DN | |
不同平面二个90°弯头 | ≥40DN |
对于直管段长度不能满足要求时，可采用两种措施：
1) 对仪表系数或基本误差进行修正，具体方法由于篇幅所限，不在此赘述，可与我公司技术咨询。
2) 加装流动调整器（整流器）
具体种类与安装方法可与我公司技术咨询。
6.4旁通管道的设计
对于要求用涡街流量计不断流计量的情况下，必须安装旁通管道，以便维护，具体设计如下图。
规格型号编码
LUGB |
| 旋涡流量计（涡街） |
转换器类型 | Ⅰ | 普通转换器 |
Ⅱ | 中英文Ⅰ代数字转换器 | |
Ⅲ | 中英文Ⅱ代数字转换器 | |
Ⅳ | 无转换器，只有脉冲放大器 | |
连接方式 | A1 | 法兰连接 |
A2 | 法兰夹持 | |
A3 | 螺纹连接 | |
A4 | 卡箍连接 | |
被测介质 | B1 | 常温液体 |
B2 | 高温液体 | |
B3 | 常温气体、无温压补偿 | |
B3Z | 常温气体、温压补偿 | |
B4 | 高温气体、无温压补偿 | |
B4Z | 高温气体、温压补偿 | |
B5 | 饱和蒸汽 | |
B6 | 过热蒸汽 | |
公称通径 | D10～350 | D10～350mm |
公称压力 | P1.6 | 1.6mpa |
P2.5 | 2.5mpa | |
P4.0 | 4.0mpa | |
P6.3 | 6.3mpa | |
P16 | 16mpa | |
P25 | 25mpa | |
P32 | 32mpa | |
使用环境 | B | 防爆型 |
P | 普通型 | |
输出信号 | E1 | 脉冲或当量 |
E2 | 二线制4-20mA | |
E3 | 三线制4-20mA+脉冲 | |
E4 | RS485接口，Mudbus | |
E5 | 232接口，Mudbus | |
E6 | Hart协议+4-20mA输出 |
