一、概述：
      涡街流量计是基于卡门涡街原理而研制成功的一种具有国际先进水平的新型流量计，适用于测量过热蒸气、饱和蒸汽、一般汽体、液体。

二、工作原理:

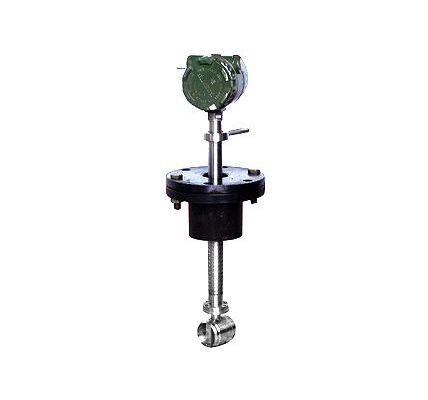

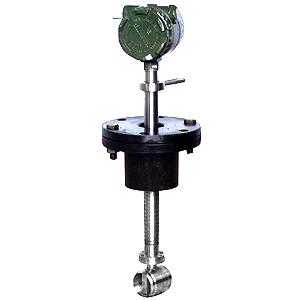

      LUGB型插入式涡街流量传感器,采用小口径涡街流量传感器,为涡街测量头,用插入杆将涡街测量头插入到大口径管道中指定位置,检测介质的局部流速,根据被测点的流速与平均流速关系及流体连续性原理得出全管道内流体的流量.
涡街测量头(即小口径涡街流量传感器)是利用“卡门涡街”原理研制而成.在涡街测量头表体中,垂直的插入一根三角柱即旋涡发生体,当表体中有介质流过时,则在三角柱的两侧交替的产生方向相反有规则的卡门涡街,其旋涡的信号频率是由压电元件制成检测头,检测出来一侧旋涡的分离频率与介质的流动速度成正比,见公式(1)
 f=V*St/1-1.27d/D                     (1)
式中: f---------三角柱一侧旋涡分离频率,(Hz);
      St-------- 斯特罗哈系常数;
       V-------- 管道内平均流速,(m/s);
       d-------- 三角柱特征宽度,(m);
       D-------- 测量头内径,(m).
通过大量的实验测试,确定涡街测量头的仪表系数K.公式如下:
K0=f/V点                                 (2)
式中: K0-------测量头仪表系数,(1/m);
       V点------测量头所在点处的速度,(m/s).
根据流速V与管道内流量的关系,可以确定插入式涡街流量传感器在不同管道下的仪表系数KT(1/m3),从而确定管道内平均流速和体积流量.
