电磁流量计的主要参数及调整方法

一、电磁流量计产品组成和相关参数

1.1产品组成

电磁流量计由电磁流量转换器和电磁流量传感器两大部分组成，分离型还需要一根专用的双层屏蔽的电缆连接转换器和传感器。

1.2电磁流量计公称通径：DN3、6、10、15、20、25、32、40、50、65、80、100、150、200、250、300、350

              400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000，3000

1.3电磁流量计精确度：0.5%、0.2%

1.4电磁流量计公称压力：4.0MPA(DN10-150)

              1.6MPA(DN200-600)

              1.0MPA(DN700-1200)

              0.6MPA(DN1400-2000)

              其它规格和标准可按用户要求.

1.5电磁流量计材料：

     电极形式和材料

     电极形式和可分为标准型、刮刀型、可拆卸型、带接地电极。

     电极及接地电极材料有含钼不锈钢，哈氏合金B、哈氏合金C、钛、钽、铂一依合金、不锈钢涂覆碳化钨7种。

     法兰材料：碳钢

     接地环材料：不锈钢

     进门保护环材料：不锈钢、碳钢。

二、电磁流量计产品外形尺寸及安装尺寸

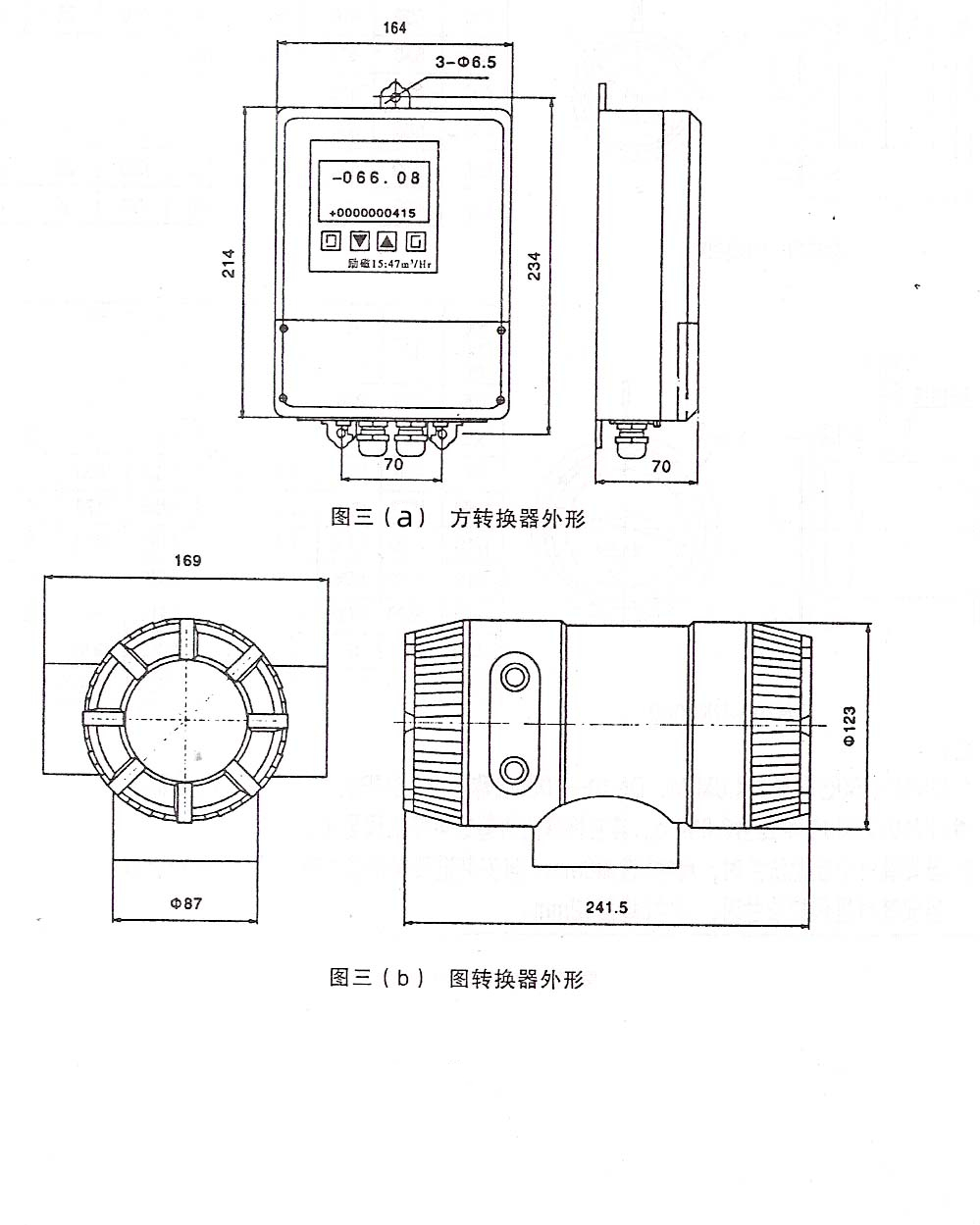

2．1转换器外型尺，见图三（a）（b）

三、转换器菜单结构及参数设置

3．1按键形式

3．2按键（包括转换器本体按键和红外遥控按键以及磁性笔操作按键）功能

1自动测量状态下键功能：

下键：循环选择屏幕下行显示内容。

上键：循环选择屏幕上行显示内容。

复合键+确认键：进入参数设置状态

3．3参数状态下按键功能

下键：光标处数字减1

上键：光标处数字加1

复合键+下键：光标左移

复合键+上键：光标右移

确认键：在任意状态下，连续按下两秒钟，返回自动测量状态。

注：（1）使用“复合键”时，应先按下复合键再按住“上键”或“下键”。

   （2）在参数设置状态下，3分种内没有按键操作，仪表自动返回测量状态。

   （3）流量零点修正的流向选择，可将光标移至最左面的“+”或“-”下，用“上键”或“下键”切换使之与实际流向相反。

   （4）流量的单位选择，可将光标移至“流量量程设置”菜单的原显示的流量单位下，然后用“上键”或“下键”切换使之符合需要。

3．4参数设置功能及操作密码

 要进行仪表参数设定修改，必须使仪表从测量状态进入参数设置状态，在测量状下，按“复合键+确认键”出现状态转换密码（0000），根据保密级别，按本厂提供的密码对应修改，再按“复合键+确认键”后，则进入需要的参数设置状态。

仪表设计有6级密码，其中1-4级为用户密码，第5、6级为制造厂密码。6级密码分别用于不同保密级别的操作者。

无论使用哪级密码，用户均可察看仪表参数。用户若想改变仪表参数，则要使用不同级别的密码。

第1级密码（出厂值0521）：用户可察看所有的参数；

第2级密码（出厂值3210）：用户能改变1-22仪表参数；

第3级密码（出厂值6108）：用户能改变1-24仪表参数；

第4级密码（出厂值7206）：用户能改变1-26仪表参数；

第5级密码（固定值）：能改变所有参数，制造厂保留。

第6级密码（固定值）：所有仪表参数重置，制造厂保留。

建议：第1-3级密码，可由用户决定何级别的人员掌握；第4级密码主要用于设置总量清“0”，用户应指定专人掌握。

3．4参数设置菜单一览表

3．4参数设置菜单一览表

注：1 参数编号4项为MODBUS通讯，无MODBUS通讯功能转换器不用此参数项，参数设为方式重。

2 参数编号42-47项为掉电时间记录功能，无掉电功能转换器无此参数项。

6．5参数设置菜单说明

6．5．1语言：

本流量计具有中、英文两种语方，用户可自行选择操作。

6．5．2仪表通讯地址：

多机通讯时，可设不同的通讯地址

6．5．3仪表通讯速度

有600、1200、2400、4800、9600、14400多种波特率可供选择。

6．5．4仪表通讯方式

通讯方式1为RS485通讯信号方式，通讯方式为MODBUS通讯信号输出。

6．5．5测量管道口径

选择仪表所有的公称通径。

6．5．6仪表量程设置

仪表量程是指流量测量的上限流。量值（满量程）。上限流量值是针对输出信号的百分比显示而方的。它与电流输出和频率输出上限值及100%显示值相对应。与之相关联的还有用百分比流量表示的小信号切除和超限报警。

在仪表量程设置参数中选择流量显示单位，仪表流量显示单位有：L/s、L/min、L/h、m3/s、m3/min、m3/ h，用户可根据工艺要求和使用习惯选定一个合适的流量显示单位。

注意：仪表用5位有效数字显示流量值，末位数值的后面显示有流量的单位。微处理器能够在选择流量单位不合适时，向操作者提示出设置错误码造成的“上溢”或“下溢”，例：DN200MM口径，选L/H为流量显示单位，当1 m/s流速时，流量为113097L/H，超出5位数，造成“上溢”此时流量单位应选择m3/s、m3/min和m3/ h。而DN3MM，选m3/s，流量为0.00000707m3/s,在5位显示数字下,根本无法显示出有效数字,造成”下溢”,此时流量单位应选择L/S、L/min或L/H。

6．5．7阻尼时间

长的测量阻尼时间能提高仪表流量显示稳定性及输出信号的稳定性，适于具有流量调节的情况使用；短的测量阻尼时间可以加快测量反应速度，适于总量累计的脉动流量测量。测量阻尼时间的设置采用选择方式，用户选一个阻尼时间值即可。

6．5．8流量方向择项

如果用户认为调试时的流体方向为正，而仪表显示为负，则将流量方向设定反向，反之亦然。

6．5．9零点修正

在电磁流量传感器的测量管内充满导电流体，并且流体处于静止不流动，转换器已经对流量计的零点作了智能处理。若所配传感器的零点超出转换器的智能处理范围，则需用户进行流量零点修正。流量零点是用流速表示的，单位为mm/s.

6．5．19上限报警允许

用户选择允许或禁止，

6．5．20上限报警数值

上限报警值以量程百分比计算，该参数采用数值设置方式，用户在0%-199.9%之间设置一个数值。仪表运行时，当流量百分比大于该值时，仪表将输出报警信号。

6．5．21下限报警允许

用户选择允许或禁止

6．5．22下限报警数值

下限报警值以量程百分比计算，该参数采用数值设置方式，用户在0-199.9%之间设置一个数值。仪表运行时，当流量百分比小于该值时，仪表将输出报警信号。

6．5．23积算总量清零

在该参数设置中，用户置人“积算总量清零”密码，仪表确认密码无误后，显示“允许进入”，即可完成积算清零，同时将三个积算器清为零值，重新开始累积。

“积算总量清零”密码可以在打开4级密码后，在“清积算量密码”菜单下置人您欲设置的“积算总量清零”密码，修改原来的“积算总量清零”密码。注意：请记下您的“积算总量清零”密码。

电磁流量计的调整方法通常每款或者每个厂家生产的仪表调试方法不同，通常操作方法都是大同小异。一般仪表出厂前都是厂家事先根据规格要求进行仪表调试，调试完成并附带仪表说明书后再出厂安排发货事宜。若仪表使用过程中需进行调试调整，可参照仪表说明书进行操作。一般的参数都是设置在一定的范围之内，不同的厂家是有一定的区别，这个是以产品的说明书为准。如果有任何不清楚的地方，也可以随时联系我们。为你解答相关的疑惑。
