电磁流量计的安装要求

电磁流量计的安装要求：

1.避免磁场干扰

1-1.基于电磁流理计所依据的基本理论是法拉第电磁感应定律。由此避免磁场干扰，电磁流量计不要安装在容易引起电磁干扰的电动机、变压器或其他动力电源附近。电磁流量计不要安装在变频器附近或从变频器配电柜取电，避免干扰。

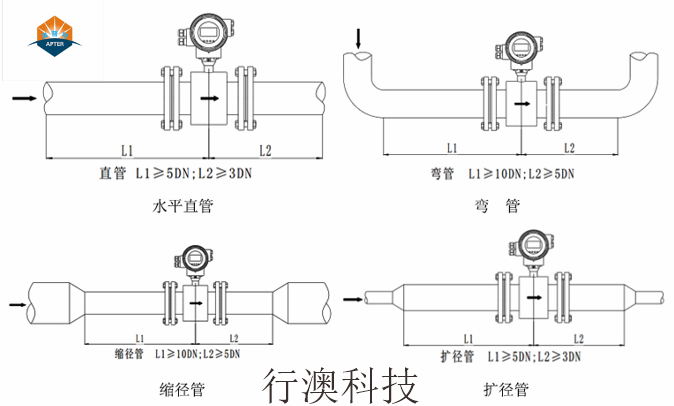

2.直管段长度

为确保流量计测量精度，建议应保证传感器上游管段长度最好安装管径为前10倍管径10D，下游直管段长度5D,如果现场安装距离不够，至少应为前5倍管径(5D)，后3倍管径(3D)。

图1：

图2：

3.维修空间

为了安装、维护、保养方便，在电磁流量计周围需有充裕的安装空间。

图3：

4.安装场所

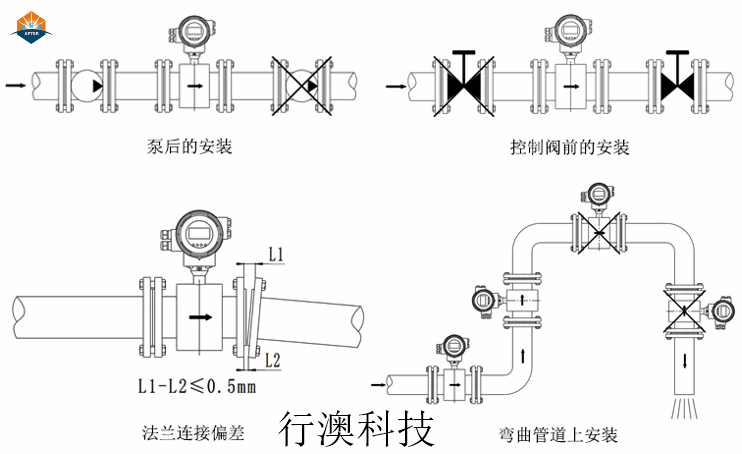

避免流量计安装在温度变化很大或受到设备高温辐射的场所，避免流量计安装在含有腐蚀性气体的环境中，避免流量计安装在有强振动源、强磁场的场所。测量点选择应尽可能远离泵、阀门等设备，避免其对测量的干扰。如管道振动大，在流量计两边应有固定管道的支座。流量计尽量安装在室内，若必须安装于室外，应避免雨水淋浇，积水受淹及太阳暴晒，须有防潮和防晒措施。

图4：

5.安装要求

可以水平、垂直和倾斜安装，但要保证测量管与工艺管道同轴，并保证测量管内始终充满液体。确保满管安装。保持电极轴线处于水平；测量电极平面必须保持水平，这样可以防止由于气泡而导致的两个电极之间的短时间绝缘。

图5：

图6：
