超声波流量计原理

    超声波流量仪表是以“速度差法”为原理，测量圆管内液体流量的仪表。它采用了先进的多脉冲技术、信号数字化处理技术及纠错技术，使流量仪表更能适应工业现场的环境，计量更方便、经济、准确。

广 泛 应 用 于 自 来 水 、 供 暖 、 水 利 、 冶 金 、 化 工 、 机 械 、 能 源 等 行 业 。可 以 用 做 生 产 监 测 、 流 量 校验 、临 时 检 测 、 流 量 巡 查 、 水 平 衡 调 试 、 热 网 平 衡 调 试 、 节 能 监 测 ， 是 长期在线流量测量必 备 的 工 具 仪 表 。

1.超声波流量计定义

超声波流量计是通过检测流体流动对超声束(或超声脉冲)的作用以测量流量的仪表。

2.超声波流量计信号检测原理

2.1根据对信号检测的原理超声流量计可分为传播速度差法(直接时差法、时差法、相位差法和频差法)、波束偏移法、多普勒法、互相关法、空间滤法及噪声法等。

2.2超声流量计和电磁流量计一样，因仪表流通通道未设置任何阻碍件，均属无阻碍流量计，是适于解决流量测量困难问题的一类流量计，特别在大口径流量测量方面有较突出的优点，它是发展迅速的一类流量计之一。

2.3超声波流量计是通过检测流体流动对超声束(或超声脉冲)的作用以测量流量的仪表。

3.超声波流量计检测工作原理

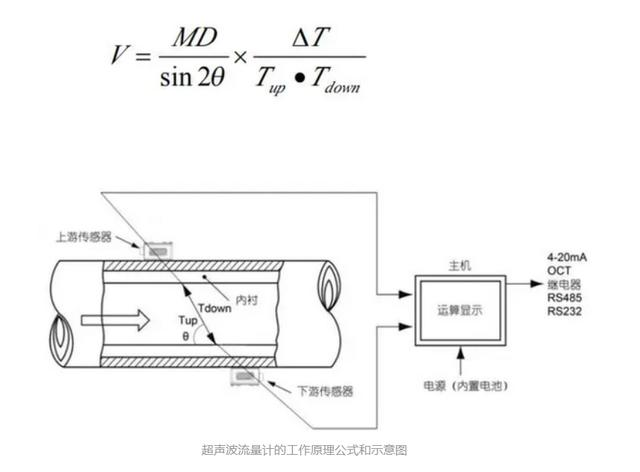

当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速。零流量时，两个传感器发射和接收声波所需的时间完全相同（唯一可实际测量零流量的技术），液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。

其中

θ为声束与液体流动方向的夹角

M 为声束在液体的直线传播次数

D 为管道内径

Tup 为声束在正方向上的传播时间

Tdown为声束在逆方向上的传播时间

ΔT=Tup –Tdown

  设静止流体中的声速为c，流体流动的速度为u，传播距离为L，当声波与流体流动方向一致时(即顺流方向)，其传播速度为c+u;反之，传播速度为c-u.在相距为L的两处分别放置两组超声波发生器和接收器(T1,R1)和(T2,R2)。当T1顺方向，T2逆方向发射超声波时，超声波分别到达接收器R1和R2所需要的时间为t1和t2,则t1=L/(c+u) t2=L/(c-u)由于在工业管道中，流体的流速比声速小的多，即c>>u,因此两者的时间差为 ▽t=t2-t1=2Lu/cc 由此可知，当声波在流体中的传播速度c已知时，只要测出时间差▽t即可求出流速u，进而可求出流量Q。利用这个原理进行流量测量的方法称为时差法。此外还可用相差法、频差法等。
