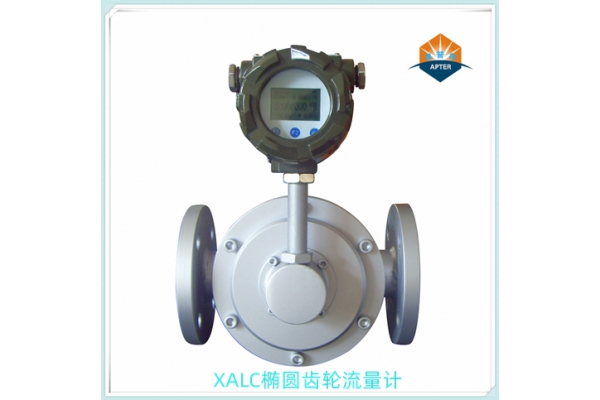

XALC型椭圆齿轮流量计

1.XALC椭圆齿轮流量计概述

XALC椭圆齿轮流量计是容积式流量计中最常见的一种。历史悠久，广泛应用在石油、化工、食品、船舶、制药、造纸等行业。用于多种粘度范围介质的测量。尤其适用于测量低粘度的介质。有机械计数器和电子计数器两种。

2.XALC椭圆齿轮流量计特点

·外壳体材质有多种供选择：铝、不锈钢及铸钢、PPS、青铜等；

·转子有多种材质：铝、铸铁、不锈钢、铜、哈氏合金、石墨等；

·轴承材质有多种供选择：石墨、陶瓷、硬质合金、青铜、不锈钢密封轴承等；

·O形环的材质有VITON、氟橡胶、不锈钢、特氟隆供选择；

·具有机械、电子两种计数器，多种输出方式：脉冲当量、4-20mA 、RS485、Hart等；

3.XALC椭圆齿轮流量计工作原理

椭圆齿轮流量计的计量是由壳体和一对齿轮转子及上下盖板等组成，他们之间已知体积的空腔作为流量计的计量单元。齿轮转子靠其进口处的微小压差推动旋转，并不断将进口的液体经空腔计量后送到出口。根据转子的转动次数传递给计数器（二次表），指示流量。

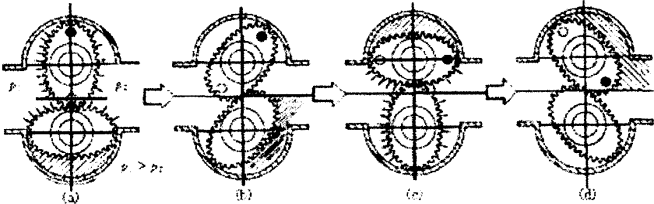

XALC椭圆齿轮流量计结构原理图

4.XALC椭圆齿轮流量计技术参数

主要技术参数

流量范围

※可订做非标流量的流量计

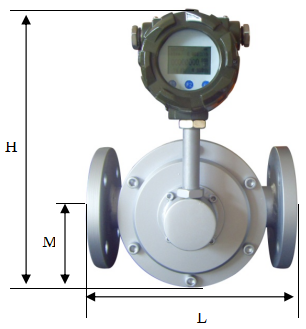

5.XALC椭圆齿轮流量计外形尺寸及安装

6.XALC椭圆齿轮流量计流量计的安装

流量及安装应选择震动尽量小的场所，在流量计进口前应安装过滤器，为计量更准确，应排除管道中的气体，尚需安装消气器。在安装之前应先扫线，将管道中污物、焊渣清除干净，并应设有旁路管道。

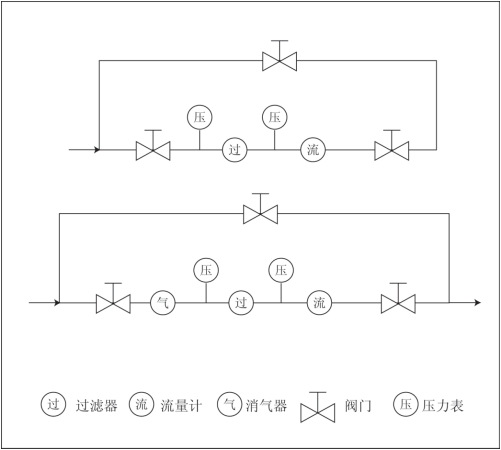

7.XALC椭圆齿轮流量计安装方式

一般应按下列方式安装

8.XALC椭圆齿轮流量计型号及代码
