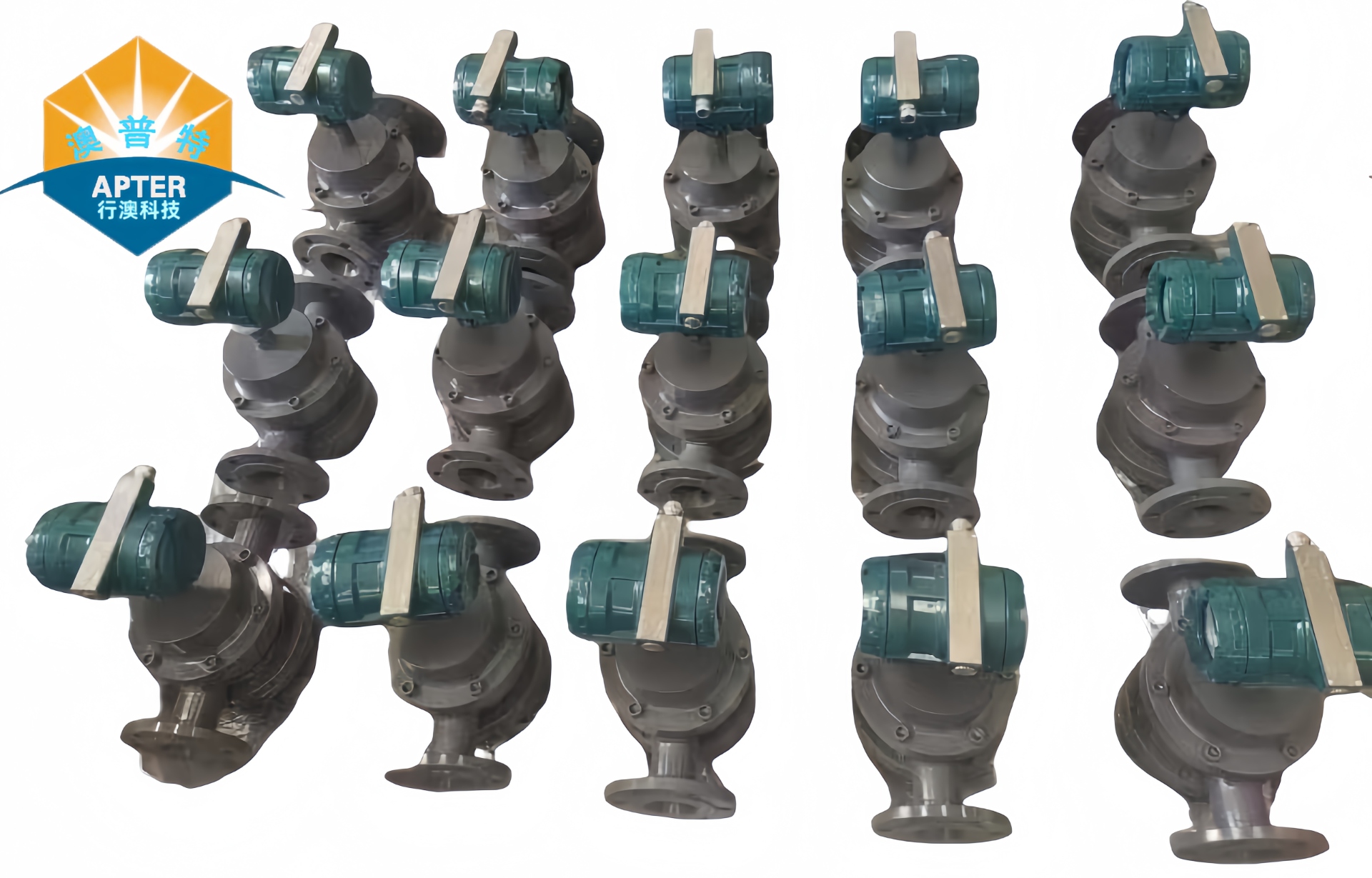

XAUF双转子流量计

1.XAUF双转子流量计概述：

UF双转子流量计（以下简称流量计）也称双螺杆流量计，容积式流量计一种。一对螺旋转子是计量腔体内唯一的运动体，起到分割、测算、运送和排泄被测液体的作用。该型号流量计在结构上增加了定位齿轮，使两只转子间在转动时达到彼此互不接触。工作时运转平稳、噪音低、磨损少、准确度高，粘度适应性强，可以允许被测液体中的微细颗粒通过，从而不易卡表。

2.XAUF双转子流量计特点：

·适用于稀油、轻质油、稠油、含沙量大、含水量大的原油，被测量液体的粘度范围大。

·流量计通过的液体流量最大流量是同等通径普通容积表的二倍左右。

·使用寿命长，准确度高，可靠性强。

·压力损失极小。

·有机械计数器、电子计数器二种，多种输出可供选择。如脉冲、当量、4-20MA、RS485、Hart协议等

·本安防爆IaⅡCT4（本质安全型）；隔爆dⅡBT4（隔爆型）；防护IP68。

3.XAUF双转子流量计工作原理：

如下图所示，该流量计通过一对回转的特殊螺旋转子，直接测量液体流量的容积。

流量计对流体流量的测定是在计量腔体内完成的。一对螺旋转子在液体的压力下转动，转子与计量腔壁间形成的封闭空间（图阴影部分）每回转一次排出8倍阴影体积。因此根据这一流量关系，只要计算转子回转的次数，即可计算出流量累积量，根据每秒转动的次数，即可计算出瞬时流量。

4.XAUF双转子流量计主要技术参数;

5.XAUF双转子流量计流量范围

6.XAUF双转子流量计结构：

7.XAUF双转子流量计外形尺寸及安装：

安装尺寸

8.XAUF双转子流量计安装方式：

常见安装方式为水平式安装。也可立式安装。一般无需直管段。需安装过滤器。如介质混有气体，应安装消气过滤器。或过滤器加消气器。也应安装旁通，以便维修之便。

△P=P压力表1-P压力表2      △P≥0.07MPA时，需清洗过滤器

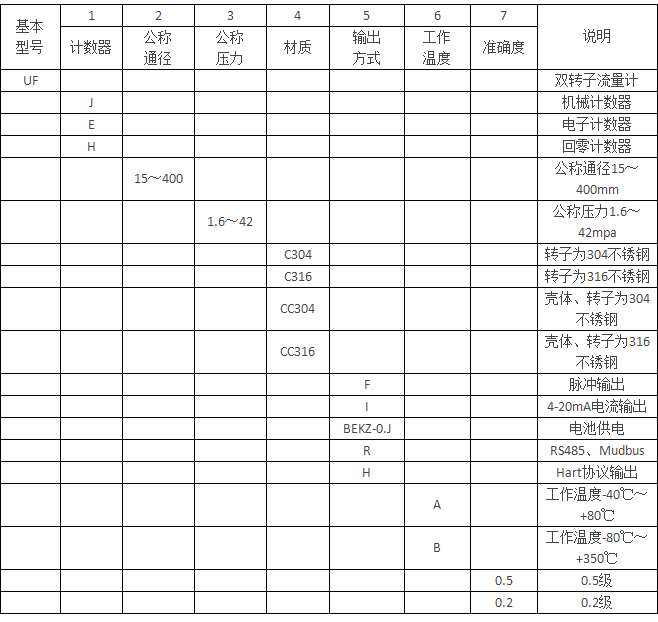

XAUF双转子流量计型号表示方法

△P=P压力表1-P压力表2      △P≥0.07MPA时，需清洗过滤器
