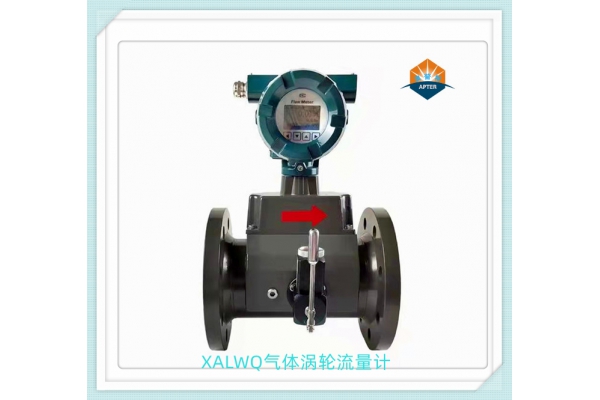

XALWQ型气体涡轮流量计

一、XALWQ气体涡轮流量计用途：

气体涡轮流量计是一种速度式仪表。它具有精度高、重复性好、结构简单、测量范围宽、体积小、重量轻、压力损失小、维修方便等优点。可广泛应用于石油、化工、冶金、城市燃气管网等行业。尤其在城市燃气计量，输配管网计量以及燃气调压站计量中得到了广泛应用。

二、XALWQ气体涡轮流量计工作原理：

气体涡轮流量计是将涡轮置于被测流体中，当气体流经流量计时，在特殊结构整流器的作用下使气体得到整流并加速。叶轮利用气体作用到叶轮上的力而转动，此时叶轮上的叶轮片使磁路磁阻发生周期性变化。在一定流量范围内叶轮的角速度和流量成正比。利用电磁感应原理感应出与流体体积流量成正比的脉冲信号，该信号经前置放大器放大、整形后，经单片机积算。并显示于LCD屏上。同温度压力传感器检测到的信号一起输入到积算仪进行运算处理，将得到标准状态下的流量，并显示于LCD屏上。

三、XALWQ气体涡轮流量计结构及特点：

1、结构：见（图一）、（图二）、（图三）

 XALWQ-A型

1.外壳  2.轴承  3.前导向件  4.叶轮  5.放大器  6.轴  7.后导向件  8.内藏式油壶

XA LWQ-B型

1.外壳  2.轴承  3.前导向件  4.叶轮  5.智能积算仪   6.传感线圈7.轴  8.后导向件  9. 内藏式油壶

XALWQ-C型

1.手操器接口  2.压力传感器  3. 外壳  4. 轴承  5. 前导向件  6. 叶轮

7.智能积算仪  8.脉冲输出接口  9.温度传感器  10.传感线圈  11.轴  12. 后导向件

13．内藏式油壶

2、特点：

（1）测量范围宽、下限流速低于0.5m/s，压力损失小，叶轮抗冲击能力强；

（2）具有较高的抗电磁干扰和抗震动能力，采用全密封隔离保护自润滑轴

承并内藏油壶，性能可靠工作寿命长；

（3）采用先进的超低功耗单片微机技术，整机功能强，功耗低，性能优越，具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%；

（4）仪表系数可由按键在线设置，并可显示在LCD屏上。LCD屏直观清晰，可靠性高；

（5）可在被测气体压力稳定的状态下进行压力补偿。

四、XALWQ气体涡轮流量计主要技术参数：　

1、流量计基本参数：见（表一）

（表一）

※夹装表长度均为120mm

2、准确度：1.5级；

3、使用条件：

（1）环境温度：-20℃～50℃；

（2）相对湿度：5％～95％；

（3）被测介质温度：-20℃～80℃；

（4）大气压力：86Kpa～106Kpa；

（5）防爆等级：ibⅡBT4。

4、流量计特性曲线图：

五、XALWQ气体涡轮流量计型号及规格说明：

如：LWQ-100C-1.6：表示口径为100mm,压力1.6Mpa带有温度压力补偿的气体涡轮流量计。

六、安装方式：

1、仪表安装采用法兰连接、螺纹连接及夹装式；

2、安装时气体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥10DN，下游直管段应≥5DN（DN为管道内径）；

3、安装前检查仪表叶轮的灵活性,用微量气体吹向涡轮,叶轮应灵活转动、计数

器工作正常,无噪音和突停、卡滞现象；

4、严禁带表焊接法兰,并严格清理过滤器和流量计之间的上游直管段,直管段中不得有残留焊渣及其他杂物；

5、按安装图要求安装并检查整个系统密封性，保证无气体泄露现象；

6、为了检修时不影响气体的正常输送，应在传感器的安装处安装旁通管道（见图七）。
