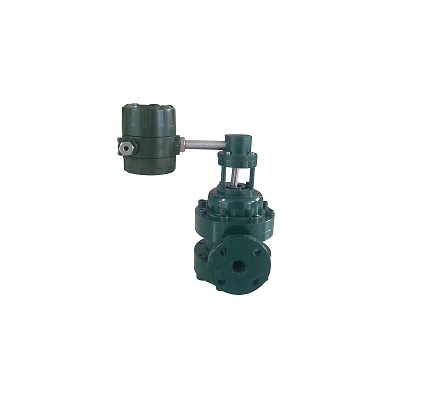

XD-LA齿轮流量计（圆齿轮流量计）

概述

   是一种新型容积式流量计，也叫福达流量计，用于精密的连续或间断的测量管道中液体

的流量或瞬间流量，适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量，微小流量

即可准确计量。

工作原理与结构

 流量计腔体内有一对互相啮合的齿轮作为转子，两个齿轮与腔体可以分别构成一个固定的

体积，称为标准容积、流量就是通过计算一定时间内来流通过标准容积的个数来计量。

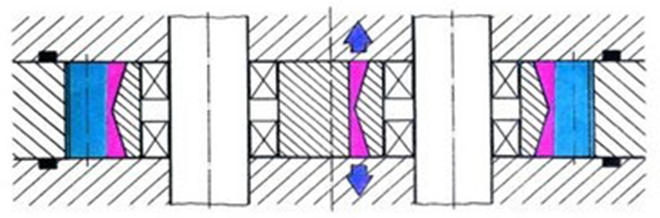

              齿轮流量计结构原理图

特点

l        流量测量与流体的流动状态无关；

l        粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此被测介质的粘度愈大，泄漏误差你愈小，对测量愈有利。

l        齿轮流量计计量精度高，适用于高粘度介质流量和测量，但不适用于含有固体颗粒的流体，需加装过滤器。如介质中夹杂有气体，也会引起测量误差。

l        体积小、重量轻、运行时振动噪声小，可测量粘度高达10000pa.s的流体。计量精度为0.5级、0.2级。测量范围宽最高可达50：1

l        有通用型、高压型、食品型等多种，适用于各种清洁液体的微小流量测量。

技术参数

（一）   仪表参数

（二）   使用环境

温度-20℃～+50℃ 湿度5%～95% 气压85kpa～106kpa

（三）  电气指标

1.      供电：内电源3.6V锂电池，功耗＜1mw；外电源12VDC～24VDC,功耗＜2w；

2.      输出方式：脉冲、电流、RS485Mudbus 、Hart协议­­等；

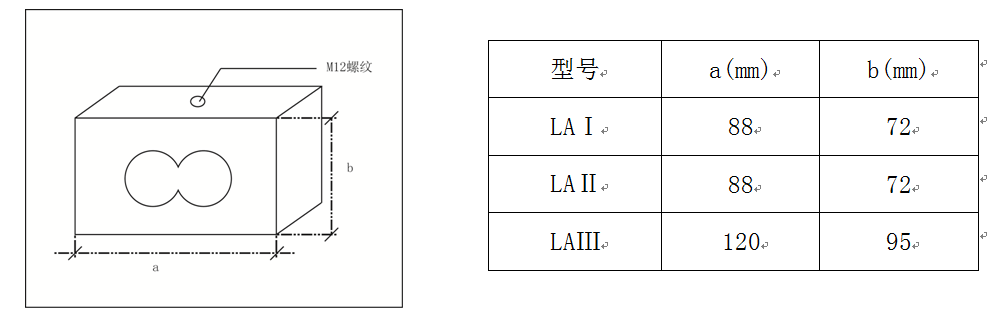

外形尺寸

安装方式

任意方向、前段无需直管段。如有杂质，需加装过滤器

型号编码
