一、概述: |

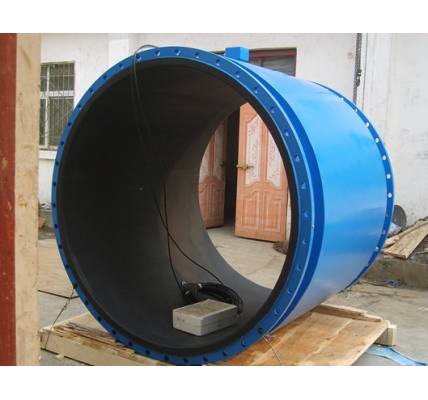

XALD系列电磁流量计是采用国外电磁流量计先进技术制造的集机器与微电子技术为一体的高新技术产品,能测量封闭管道中的导电液体介质,包括酸、碱、盐等强腐蚀性液体、泥浆、废物水及固液两相悬浮的体积流量。该产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、水利建设等领域。 |
二、特点: |
· 测量不受流体密度、粘度、温度、压力和电导率变化的影响。 · 测量管内无阻力部件,无压力损失。 · 高可靠性的外插安装方式,传感器的安装、维护无需拆卸测量管,因此较适合于无法长期停水的现场使用,而且可以在老管道上现场开口安装。 · 结构简单,电磁流量计测量管可不用内衬,可靠性高。 · 公称通径范围宽、适用于DN300~DN3000之间的所有口径管道。 · 一体化接地电极,实现仪表良好接地。 · 传感器采用先进加工工艺、固态封装,耐振动、防渗透、寿命长,使仪表具有良好的测量精度和稳定性。 |
整机和传感器
最高流速 |
15m/s |
||||
精确度 (参见精确度曲线) |
DN15-DN600 |
示值的±0.3%(流速≥1 m/s)、±0.2%** |
|||
±3 mm/s(流速速<1m/s) |
|||||
DN700-DN3000* |
示值的±0.5%(流速≥0.8 m/s) |
||||
±4 mm/s(流速速<0.8m/s) |
|||||
流体电导率 |
≥5μS/cm |
||||
公称压力 |
DN15-DN150 |
4.0MPa |
|||
DN15-DN600 |
1.6MPa |
||||
DN200-DN1000 |
1.0MPa |
||||
DN700-DN2600 |
0.6MPa |
||||
环境温度 |
传感器 |
-25℃—+60℃ |
|||
转换器及一体型 |
-10℃—+60℃ |
||||
衬里材料及 最高流体温度 |
衬里材料 |
分离型 |
一体型 |
||
聚四氟乙烯 |
100℃;150℃(需特殊订货) |
70℃ |
|||
聚氟合乙烯 |
100℃;150℃(需特殊订货) |
70℃ |
|||
聚全氟乙丙烯 |
100℃;150℃(需特殊订货) |
70℃ |
|||
聚氯丁橡胶 |
80℃;120℃(需特殊订货) |
70℃ |
|||
聚氨酯 |
80℃ |
70℃ |
|||
信号电极形式 |
固定式(DN15-DN2600)、刮刀式(DN300-DN1600) |
||||
信号电极和接地材料 |
含钼不锈钢、哈低合金B、哈氏合金C、钛、钽、铂-铱合金、不锈钢涂覆碳化钨 |
||||
连接法兰材料 |
碳钢 |
||||
接地法兰材料 |
不锈钢1Cr18Ni9Ti |
||||
进出保护法兰材料 |
DN15-DN600 |
不锈钢1Cr18Ni9Ti |
|||
DN700-DN2600 |
碳钢 |
||||
外壳防护 |
DN15-DN150分离型橡胶或聚氨脂衬里传感器 |
IP65、IP68(特殊订货) |
|||
DN200-DN2600分离型橡胶或聚氨酯衬里传感器 |
IP68 水下10M |
||||
其他传感器和所有转换器 |
IP65 |
||||
间距(分离型) |
转换器距传感器一般不超过100m,超过100m需特殊订货。 |
*DN700-DN2600,特殊订货精确度可达示值的±0.3%(流速≥1 m/s)或±3MM(流速<1m/s)
**可特殊提供±0.2%精度流量计。
精确度曲线
