超声波明渠流量计目录

一、简介概述

二、选型和编码

三、巴歇尔槽和三角堰尺寸

四、土建安装

五、智能流量积算仪表

六、接线

七、订货须知

八、日常维护

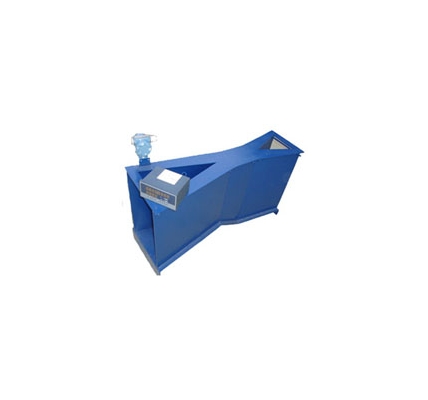

                         简介

LMZ系列超声波明渠流量计是用于测量工厂矿企业，自然流渠道污水排放计量的测量仪表，简称“污水流量计”或明渠流量计。它广泛用于环保公司和污水处理，石油、化工、化纤、制药行业的污水排放计量，是城市污染防治和环保部门监控污染排放的有效仪表之一，也是水利部门农灌水排放计量的必备仪表。

该流量计采用水力测流、超声波测位、微电脑处理、数字的显示等技术，能在较恶劣的环境下安装、自动计量，具有较高的可靠性和较强的抗干能力。安装维护方便，读数简捷。

概述：

LMZ型智能明渠流量计是根据定形状的流道，保证一定液位高度出流量。其传感器安装在污水的上方，通过单片机处理，测量出液位高度ha,再根据流量计算法式Q=Chan(c,n为设定参数)即可得到液体流量。选用巴歇尔槽作为特定流道，测量精度高，安装方便。

产品特点：

1、 污水泡沫对其测量无任何影响，允许有一定杂质。（其它公司难以解决）。

2、 土建工程量仅为其他厂家工程量的1/2。

3、 非接触式测量，耐腐蚀，使用寿命长。

4、 巴氏计量槽/计量堰板的材质可选用PVC或不锈钢。

5、 产品免调试，通电就正常工作。

6、 敞开自流型流量计，可测量非满管流量。

7、 信号超强，远传距离达2100米。

8、 传感器采用进口元器件装配。

9、 失电记忆功能，数据保留十年。

主要技术参数：

量程：20t/h 、50t/h 、100t/h、 400t/h、 900t/h、 1500t/h、 3000t/h 、4000t/h 、5400t/h 、7200t/h 、 10000t/h。

精度：1.0级

显示：双窗口，8位和4位LED（瞬间流量，累计流量）

温度：传感器（-30°~60°）显示仪器（-40°+65°）

压力：自由流

前置段：1-3米

流道形式：巴歇尔槽/三角堰

消耗功率：≤15

电源：AC220V±10%

通讯方式：RS232、RS485、Modbus、（选配）

输出信号：4-20MA

防护等级：IP65、IP67

常用型号和流量范围：

二 选型和编码

LMZ-A;巴歇尔槽-量程（t/h)----1PVC

    B:三角堰              2不锈钢

三 巴歇尔槽和三角堰尺寸

巴歇尔槽外形尺寸：单位（MM）

<td sty
